对于新建化工厂而言，输送强酸、强碱等强腐蚀介质的管道是生产核心环节，而 O 型圈作为管道密封的关键部件，一旦因材质选错出现溶胀、老化，不仅会导致介质泄漏，还可能引发设备腐蚀、环境污染甚至安全事故。不少新建化工厂在管道安装阶段，常因对 O 型圈材质与腐蚀介质的适配性不了解，选错产品后频繁更换，既增加成本又影响工期。今天，弗兆密封就从新建化工厂的实际需求出发，详解强酸、强碱管道 O 型圈的选型逻辑，帮您选对材质、避免密封失效。
新建化工厂输送的强酸（如硫酸、盐酸、硝酸）、强碱（如氢氧化钠、氢氧化钾）介质，具有强腐蚀性、高渗透性，若 O 型圈材质与介质不兼容，短则 1-3 个月就会出现问题：
• 溶胀变形：如普通丁腈橡胶 O 型圈接触强溶剂型酸时，会吸收介质成分导致体积膨胀 30% 以上，失去弹性后无法贴合密封面；
• 老化脆裂：强碱介质会破坏 O 型圈的分子结构，使材质从弹性状态变为脆硬状态，出现裂纹后介质直接渗漏；
• 腐蚀穿透：强酸中的氢离子会侵蚀 O 型圈内部，导致材质强度下降，甚至出现孔洞，引发大规模泄漏。
某新建化肥厂曾因用普通橡胶 O 型圈输送 30% 浓度盐酸，仅 2 个月就出现溶胀泄漏，不仅导致盐酸浪费，还腐蚀了法兰接口，维修耗时 1 周，直接损失超 10 万元。由此可见，新建化工厂在强腐蚀管道 O 型圈选型上，必须精准匹配材质，才能从源头规避风险。
新建化工厂在选型前，需先明确输送介质的类型、浓度、温度（通常强腐蚀管道温度在 - 20℃-200℃），再对照以下材质适配方案选择，才能有效避免溶胀、老化。
不同强酸的腐蚀特性不同，O 型圈材质选择需 “对症下药”：
• 硫酸、盐酸管道（浓度＞50%）：推荐选用氟橡胶（FKM）O 型圈。氟橡胶含氟量高（≥66%），分子结构稳定，能抵御硫酸的强氧化性和盐酸的强渗透性，在 80℃以下工况下，使用寿命可达 2-3 年，且几乎不会出现溶胀。弗兆密封的氟橡胶 O 型圈，采用进口氟橡胶原料，经过 200℃高温硫化处理，耐酸性能比普通氟橡胶提升 15%。
• 硝酸、氢氟酸管道：需选用全氟醚橡胶（FFKM）O 型圈。硝酸的强氧化性会破坏普通氟橡胶的分子链，而全氟醚橡胶不含氢原子，能完全抵御硝酸、氢氟酸的腐蚀，即使在 150℃高温下，也能保持稳定性能。新建化工厂若涉及高纯度电子级氢氟酸输送，全氟醚橡胶是唯一选择，弗兆密封可提供符合 FDA 标准的全氟醚 O 型圈，适配精密化工场景。
• 混合强酸管道（如硫酸 + 硝酸混合液）：推荐氟橡胶 + PTFE 包覆复合材质。PTFE（聚四氟乙烯）耐酸范围广，但弹性差；氟橡胶弹性好，两者复合后既能抵御混合酸腐蚀，又能保证密封弹性，弗兆密封的复合 O 型圈已在某新建农药厂的混合酸管道中应用，至今 18 个月无溶胀、无泄漏。
强碱介质的氢氧根离子会破坏橡胶的交联结构，导致 O 型圈脆化，选型需关注材质的耐碱稳定性：
• 氢氧化钠、氢氧化钾管道（浓度＜40%）：推荐乙丙橡胶（EPDM）O 型圈。乙丙橡胶分子中不含双键，耐碱性能优异，在 80℃以下、40% 浓度碱液中，使用寿命可达 3-4 年，且成本低于氟橡胶，适合新建化工厂的常规碱液输送管道（如污水处理环节）。弗兆密封的乙丙橡胶 O 型圈，采用三元乙丙原料，经过耐碱浸泡测试（40% NaOH 溶液，80℃浸泡 72 小时，体积变化率＜5%），性能达标。
• 高温强碱管道（温度＞100℃，浓度＞40%）：需选用氟橡胶（FKM）或全氟醚橡胶（FFKM）O 型圈。高温会加速强碱对橡胶的腐蚀，普通乙丙橡胶在 120℃以上会出现明显脆化，而氟橡胶能在 150℃以下、50% 浓度碱液中稳定使用，全氟醚橡胶则可耐受 200℃高温强碱，适合新建化工厂的反应釜出口、高温碱液循环管道。
部分新建化工厂存在同一管道短期输送不同腐蚀介质的情况（如间歇式生产），或工况中同时包含腐蚀与高温、高压，此时需选择 “通用性强 + 耐极端工况” 的材质：
• 多介质兼容场景：推荐PTFE 包覆橡胶 O 型圈，PTFE 耐酸耐碱范围广，内部橡胶（如氟橡胶）提供弹性，可适配盐酸、氢氧化钠等多种介质交替输送；
• 高温高压腐蚀场景（温度＞150℃，压力＞10MPa）：选用增强型氟橡胶 O 型圈，弗兆密封通过在氟橡胶中添加碳纤维增强材料，提升材质强度，适配高压管道的密封需求，已应用于某新建石化厂的高温碱液高压管道。
除了匹配材质，新建化工厂在 O 型圈选型时，还需注意以下 3 点，避免因细节失误导致密封失效：
部分供应商宣称 “耐酸 O 型圈”，但未提供具体参数（如耐酸浓度、温度范围、体积变化率），新建化工厂需要求供应商提供检测报告：如弗兆密封的每款 O 型圈，均附带耐酸耐碱测试报告，明确标注 “在 XX 浓度 XX 介质、XX 温度下，体积变化率≤10%、硬度变化≤15 Shore A”，确保参数可追溯。
同一材质在不同温度下的耐腐性能差异大：如乙丙橡胶在常温下耐碱性能好，但 120℃以上会脆化；氟橡胶在 200℃以上，耐酸性能会下降。新建化工厂需明确管道的实际工作温度（而非常温），例如输送 90℃的氢氧化钠溶液，就不能选普通乙丙橡胶，需选氟橡胶材质。

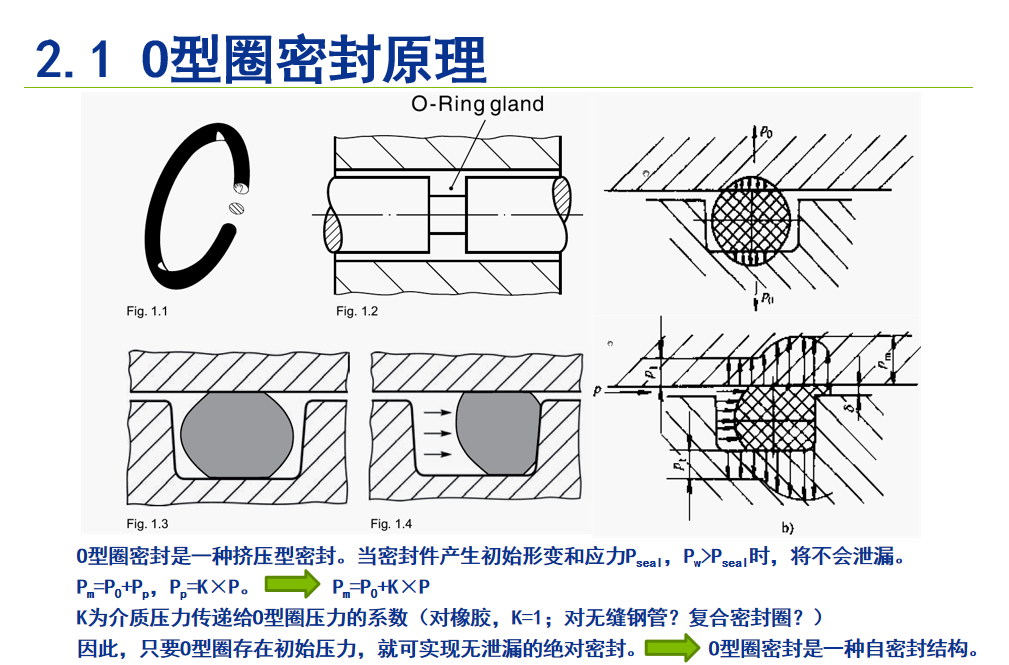

即使材质选对，若 O 型圈尺寸偏差大（如截面直径、内径公差超过 ±0.2mm），会导致与法兰密封槽贴合不紧密，介质仍可能从缝隙渗透。弗兆密封采用数控模具生产 O 型圈，尺寸公差控制在 ±0.1mm 以内，适配新建化工厂不同规格的法兰（如 DN15-DN1000）。
新建化工厂在强腐蚀管道 O 型圈选型上，不仅需要精准的材质匹配，还需要专业的技术支持和可靠的质量保障。弗兆密封深耕化工密封领域多年，针对新建化工厂的需求，提供三大核心服务：
新建化工厂可邀请弗兆密封技术人员上门，勘测管道的介质类型、浓度、温度、压力等参数，结合生产工艺（如连续输送 / 间歇输送），出具定制化选型报告，避免 “盲目选型”。
针对有疑虑的新建化工厂，弗兆密封可提供小样测试服务：将不同材质的 O 型圈小样浸泡在客户实际输送的介质中，模拟工况温度，1-7 天后检测溶胀率、硬度变化，用数据证明材质适配性。
弗兆密封的 O 型圈均通过 ISO9001 质量认证，原材料选用进口品牌（如杜邦氟橡胶、3M 全氟醚橡胶），生产过程中每批次抽检 10% 进行耐腐性能测试，不合格产品全部销毁；同时提供 1 年质保服务，若因材质问题出现溶胀、老化，免费更换。
某新建医药厂在输送 30% 硝酸管道选型时，弗兆密封通过工况勘测，推荐全氟醚橡胶 O 型圈，并提供小样浸泡测试（30% 硝酸，80℃浸泡 7 天，体积变化率仅 2%），安装后至今 2 年无泄漏，完全满足生产需求。
对于新建化工厂而言，输送强酸、强碱等强腐蚀介质的管道，O 型圈选型不是 “小事”，而是关乎生产安全与效率的 “大事”。选对材质，能避免频繁更换的麻烦；选对供应商，能获得专业的技术支持。弗兆密封凭借对腐蚀介质与 O 型圈材质适配性的深刻理解，以及定制化的服务能力，已帮助全国 200 + 新建化工厂解决强腐蚀管道密封难题。
如果您是新建化工厂，正为强酸、强碱管道 O 型圈选型困扰，担心选错材质导致溶胀、老化，不妨关注弗兆密封：点击官网咨询，即可获取免费的《强腐蚀介质 O 型圈选型手册》，还能预约技术人员上门勘测，为您的管道密封量身定制方案，让生产更安全、更高效！
